Cara Menggambar 2D, Bracket Sederhana PB-080 dengan AutoCAD

Belajar AutoCAD - Pada kesempatan kali ini Belajar AutoCAD akan mencoba membagikan tehnik menggambar dengan AutoCAD, yaitu "Cara Menggambar 2D, Bracket Sederhana PB-080 dengan AutoCAD". Jika anda adalah seorang drafter, atau product develop di sebuah departemen Engineering tentu anda tidak asing dengan bracket-bracket sederhana seperti yang akan kita bahas kali ini. Kebetulan perusahaan kami memang merupakan Sub-Kontraktor dari beberapa perusahaan Otomotif, terutama Astra group. Maka pada tutorial ini, kami memilih mengambil contoh part atau item Otomotif, yang terbilang paling sederhana, yang sedang kami kerjakan. Selanjutnya sebut saja Item ini dengan bracket 'PB-080'.

Gambar 2D - Bracket Sederhana PB-080

Gambar 2D, dan 3D, Bracket Sederhana PB-080

Dari visual drawing 2D dan 3D tersebut diatas, anda bisa menggambarnya dengan urutan kurang-lebih seperti berikut :

1. Gambar Base-Feature atau fitur utama atau fitur-dasar dari part terlebih dahulu.
2. Radius atau Fillet ditiap Sudut barang/part, jangan dikerjakan dulu. seperti ini :

Radius atau Fillet ditiap Sudut barang/part, jangan dikerjakan dulu

3. Setelah Base-Feature, telah digambar sesuai ukuran yang dimiliki part, silahkan edit atau tambahkan Additional-Features atau fitur-tambahan, yaitu Radius atau Fillet ditiap Sudut barang/part. Dalam contoh ini kita menggunakan Fillet dengan radius 2mm. Seperti ini :

Fillet dengan radius 2mm, ditiap Sudut part

4. Lanjutkan dengan menambahkan Additional-Features atau fitur-tambahan lainnya, yaitu 2 buah lubang, dengan diameter 7mm (contoh)

Tambahkan Additional-Features yaitu 2 buah lubang dengan diameter 7mm

5. Setelah fitur-fitur dari part tersebut tergambar, silahkan lengkapi gambar 2D Bracket Sederhana PB-080 anda dengan ukuran-ukuran sesuai aturan gambar. Jika dirasa perlu, silahkan tambahkan garis-bantuan untuk memudahkan menarik Extension-Line dari dimensioning tertentu.

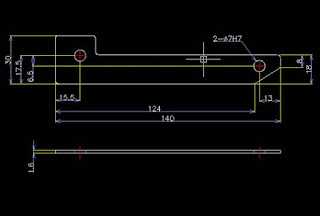

Lengkapi gambar 2D Bracket Sederhana PB-080 anda dengan ukuran-ukuran sesuai aturan gambar

6. Nah, sampai disini gambar 2D Bracket Sederhana PB-080 anda sudah siap diletakkan di kertas-gambar atau title-block anda. Letakkan sesuai layout yang berlaku di perusahaan dimana anda bekerja.

Jangan lupa, jika diperlukan tambahkan 'Keterangan Gambar' untuk memperjelas spesifikasi part anda. Jika tidak cukup space pada title-block, anda bisa tambahkan keterangan gambar tersebut di luar title-bloc. Diatur sedemikian rupa sehingga gambar part ini akan nampak rapi dan sesuai standar penggambaran.

Gambar 2D Bracket Sederhana PB-080 anda sudah siap diletakkan di kertas-gambar atau title-block anda

Pada post selanjutnya, kita akan bahas, Cara Menggambar 3D, Bracket Sederhana PB-080 dengan AutoCAD untuk melengkapi gambar yang barusan kita buat. Setelah nanti kita membuat model 3D dari bracket sederhana ini, lalu model 3D tersebut kita masukkan ke title-block seperti gambar terakhir diatas.

Sampai jumpa, salam Belajar AutoCAD, terimakasih.
